本文档基于以下实际环境编写：
- 服务器型号：DELL PowerEdge R730
- RAID卡型号：PERC H730P Mini
- 操作方式：开机按
F2进入图形化配置界面（纯键盘操作，不需要鼠标） - 实际配置：2块240G SSD组RAID 1装ESXi系统，4块960G SSD组RAID 10存虚拟机数据
关于操作方式：DELL R730的F2图形化界面虽然看起来像Windows，但实际上服务器在未安装系统前不支持鼠标，全程使用键盘操作（方向键移动光标，回车键确认，Esc键返回）。下面的教程全部基于键盘操作编写。
第一部分：准备工作
1.1 硬盘安装确认
将硬盘插入托架并推到底，听到“咔哒”一声说明锁扣已扣好。
1.2 硬盘不识别？按顺序排查
如果插上硬盘后服务器不识别：
- 重新拔插：把不识别的那块拔出来重新插紧
- 交换槽位测试：把两块硬盘互换位置
- 故障跟着硬盘走 → 硬盘本身有问题
- 故障跟着槽位走 → 服务器的那个槽位或背板有问题
- 检查接口类型：R730的PERC H730P Mini只支持SATA或SAS接口，NVMe硬盘无法识别
1.3 真实案例：硬盘故障

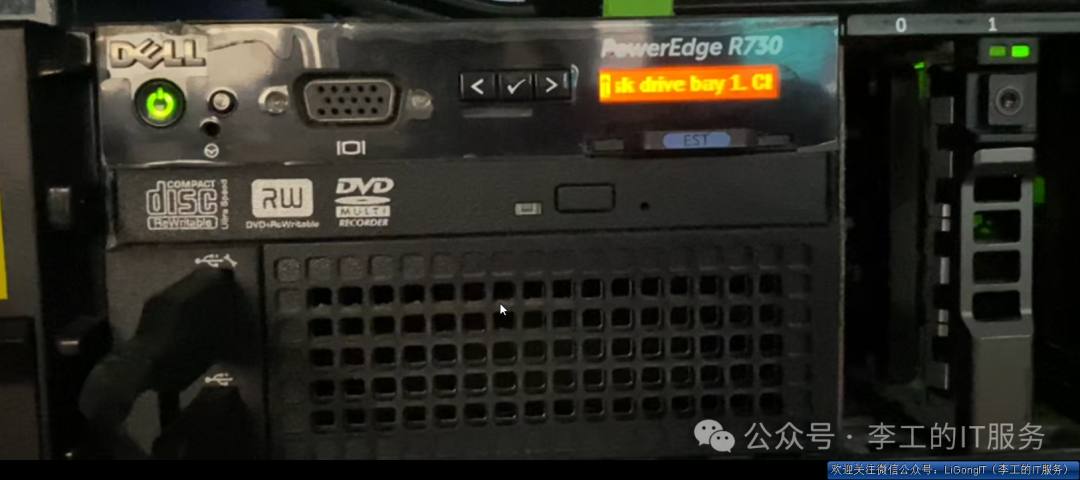

我在配置过程中遇到过小屏幕提示 ...removed from disk drive bay 1. Check drive。
排查结果：槽位1的那块硬盘确实坏了，服务器无法识别。
解决方法：更换一块好的硬盘，问题解决。关机断电后再开机，提示自动消失。
第二部分：进入RAID配置界面
2.1 两种进入方式对比
| 对比项 | 方式一：Ctrl + R | 方式二：F2（本教程使用） |
|---|---|---|

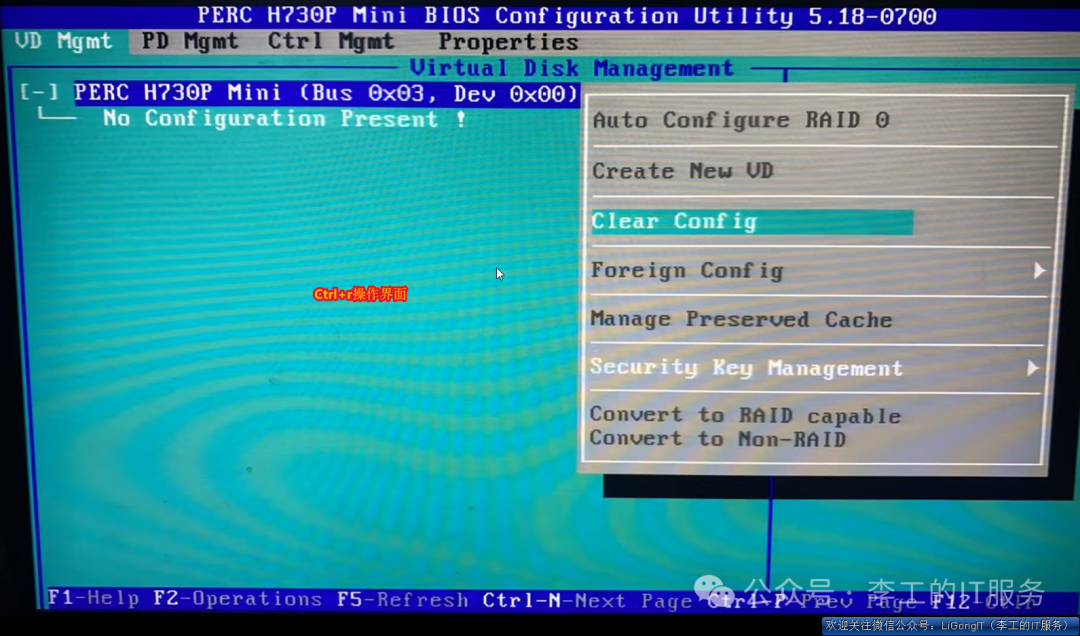

| 进入方法 | 开机按Ctrl + R |
开机按F2→System Setup→Device Settings→ 选择PERC H730P Mini |
| 操作方式 | 纯键盘 | 纯键盘（方向键+回车） |
| 难度 | 快捷键多 | 菜单清晰，适合新手 |
2.2 本教程选择F2方式
F2图形化界面菜单清晰，每一步都有文字提示，对新手更友好。

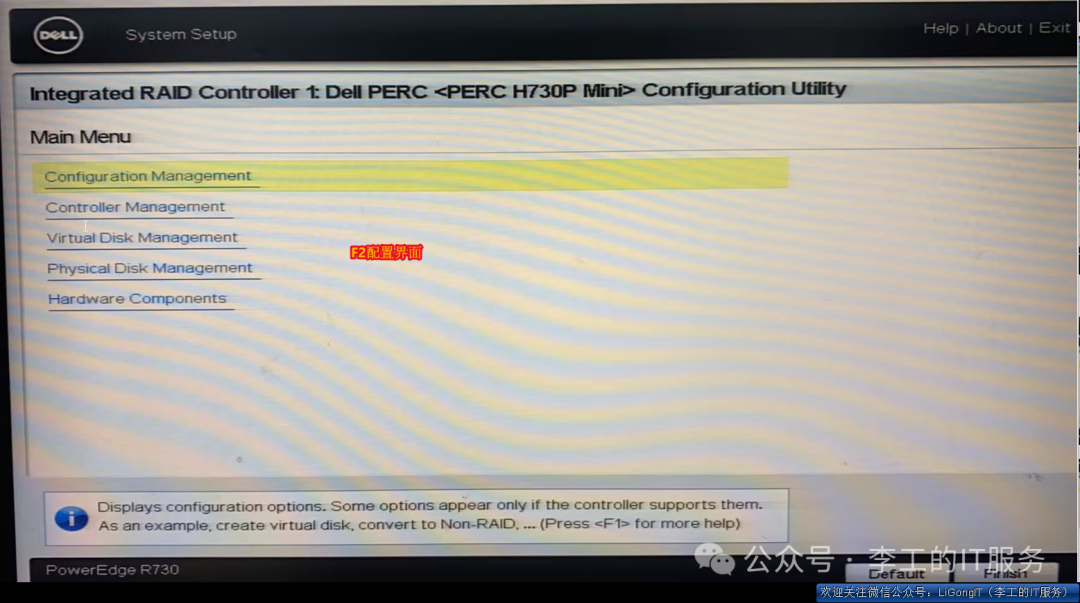

进入步骤：
- 服务器开机，看到DELL标志时按
F2 - 进入

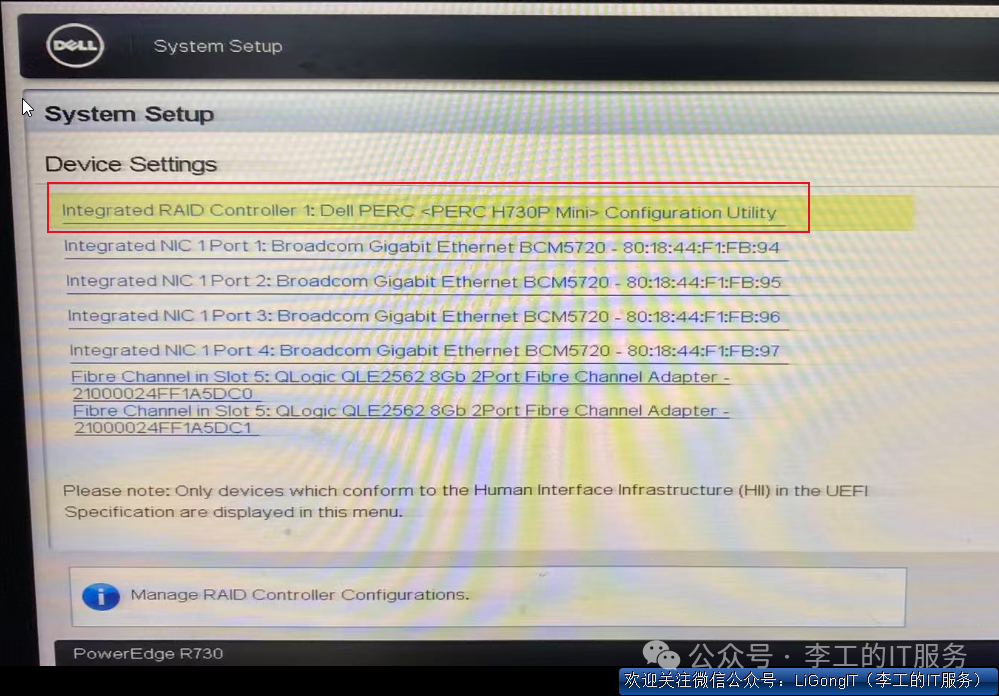

System Setup页面，选择Device Settings - 在列表中找到
Integrated RAID Controller 1: Dell PERC <PERC H730P Mini>，按回车进入
第三部分：清理硬盘上的旧RAID配置（重要！新盘跳过！）
3.1 什么时候需要清理？
如果你用的硬盘是全新的，跳过这一部分。

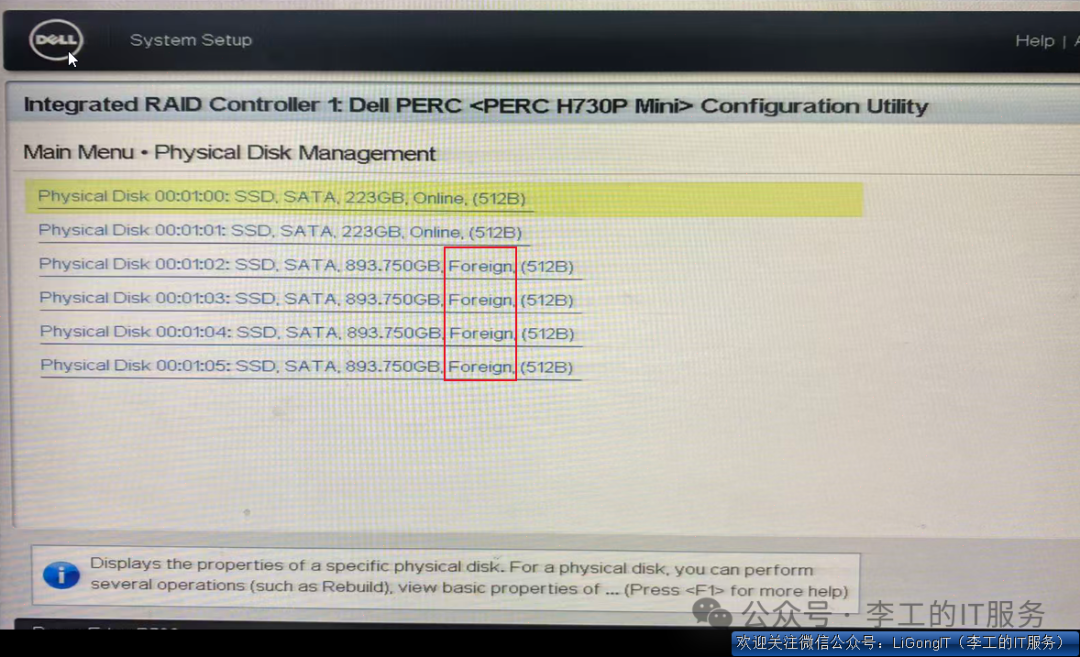

但如果硬盘之前在别的服务器上用过，上面残留着旧的RAID信息，插上后会在 Physical Disk Management 页面显示 Foreign（外来配置）状态。必须先清理才能使用。
3.2 清理步骤
第一步：进入配置管理

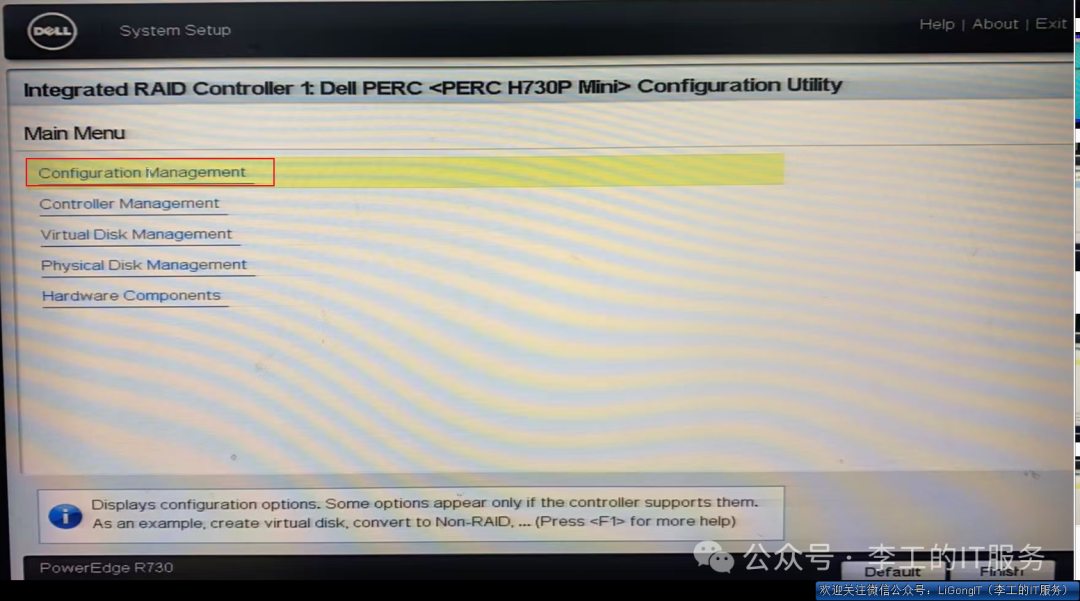

在RAID卡主界面，选择 Configuration Management，按回车。
第二步：找到清除入口
选择 Manage Foreign Configuration，按回车。
注意：
Clear Config和Clear Foreign Configuration是不同的选项。前者清除整张阵列卡的配置，后者专门清除硬盘上残留的外来配置。新手经常搞混导致“删了没用”。
第三步：执行清除
选择 Clear Foreign Configuration，按回车。

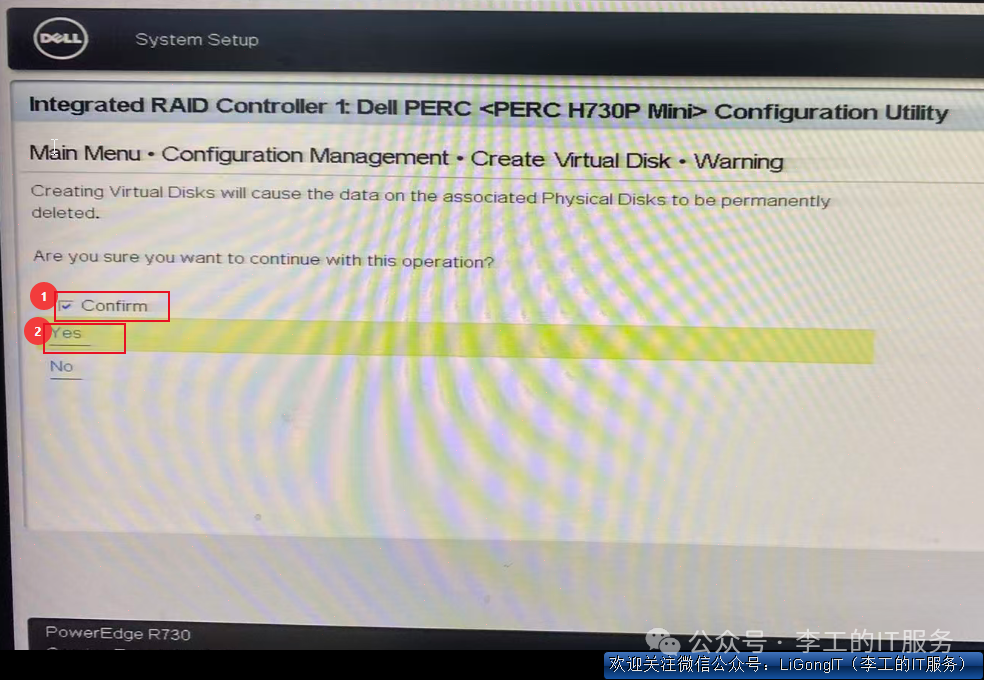

系统会弹出确认提示，用方向键移动到Confirm处勾选，然后选择Yes确认。
第四部分：创建RAID阵列
4.1 创建RAID 1系统盘（2块240G SSD）
用途：安装ESXi系统
操作步骤：

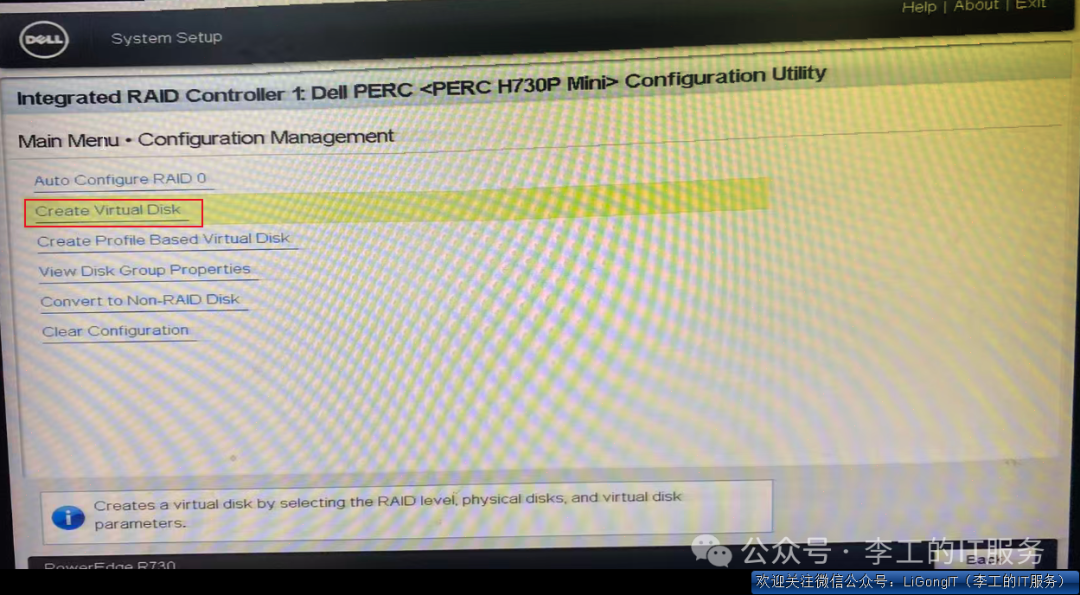

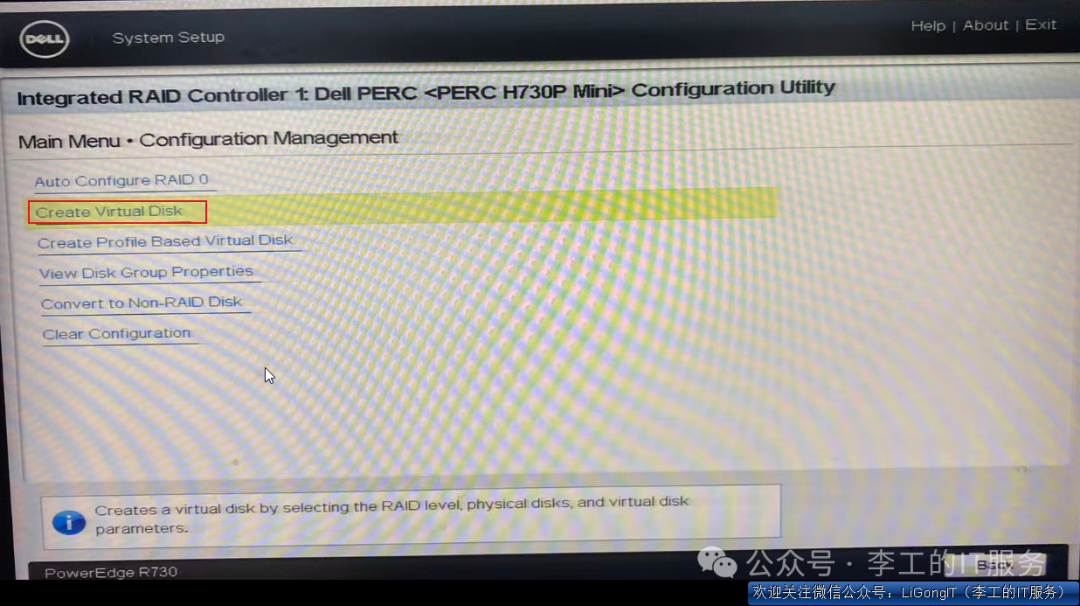

- 在主菜单选择
Configuration Management→Create Virtual Disk - RAID Level：选择
RAID 1（用方向键移动，按回车确认） - Select Physical Disks：用方向键移动到硬盘列表，按空格键勾选那2块240G SSD（选中后会有[X]标记）
- 勾选完成后，移动到
Apply Changes，按回车 - 给虚拟磁盘起个名字，比如
OS-SSD，按回车完成
RAID 1说明：两块盘互为镜像，存一样的内容，坏一块盘数据不丢。
说明：当时拍照没有拍到（和下面步骤类似看下面4*960G配置raid1）
4.2 创建RAID 10数据盘（4块960G SSD）
用途：存放虚拟机的数据文件
操作步骤：

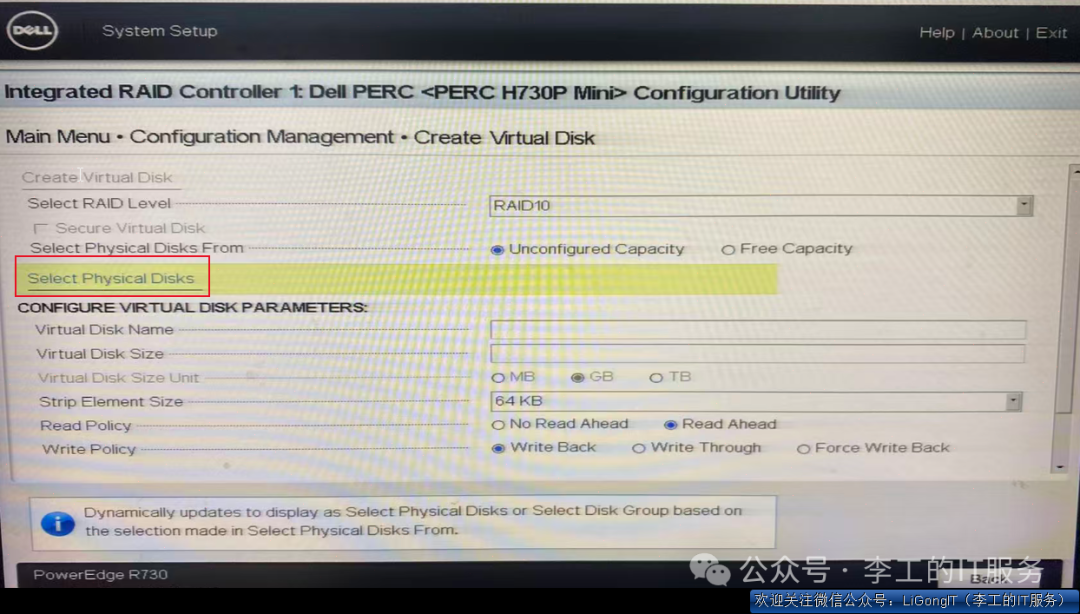

- 再次选择

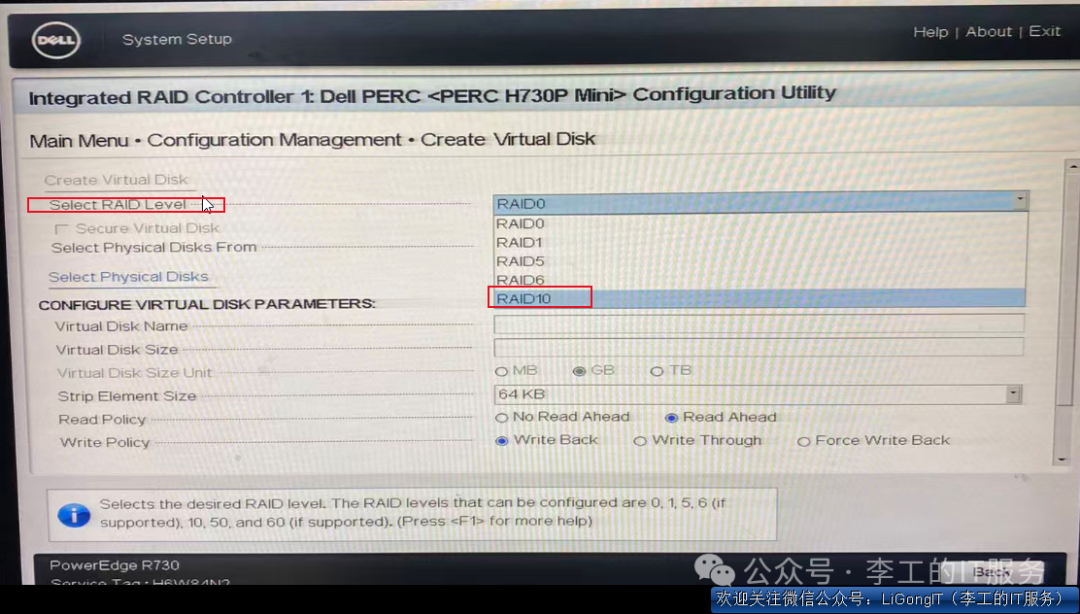

Create Virtual Disk - RAID Level：选择

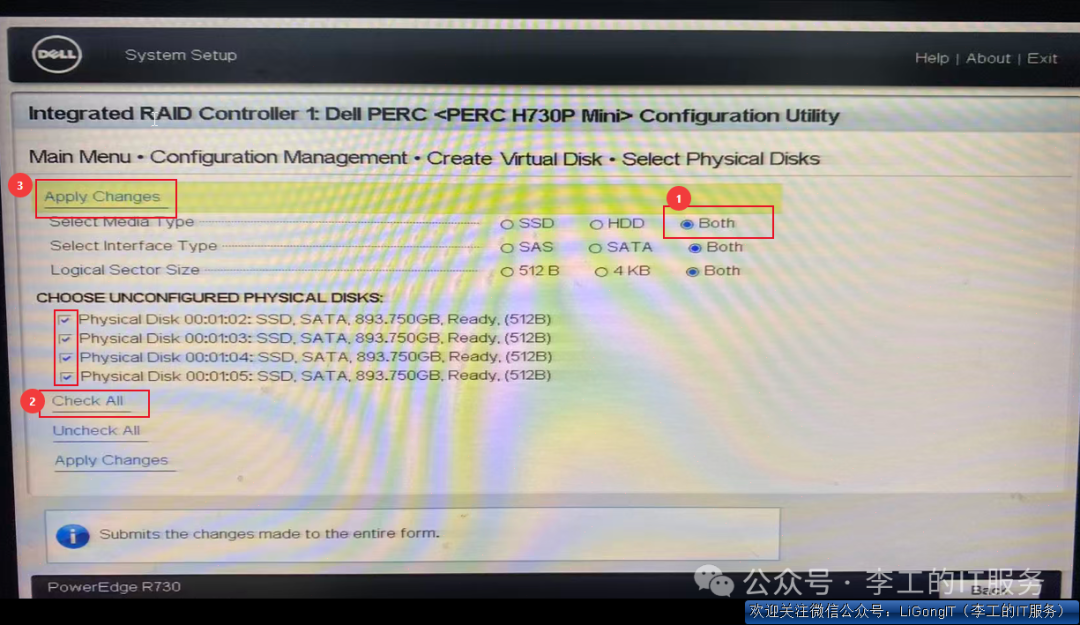

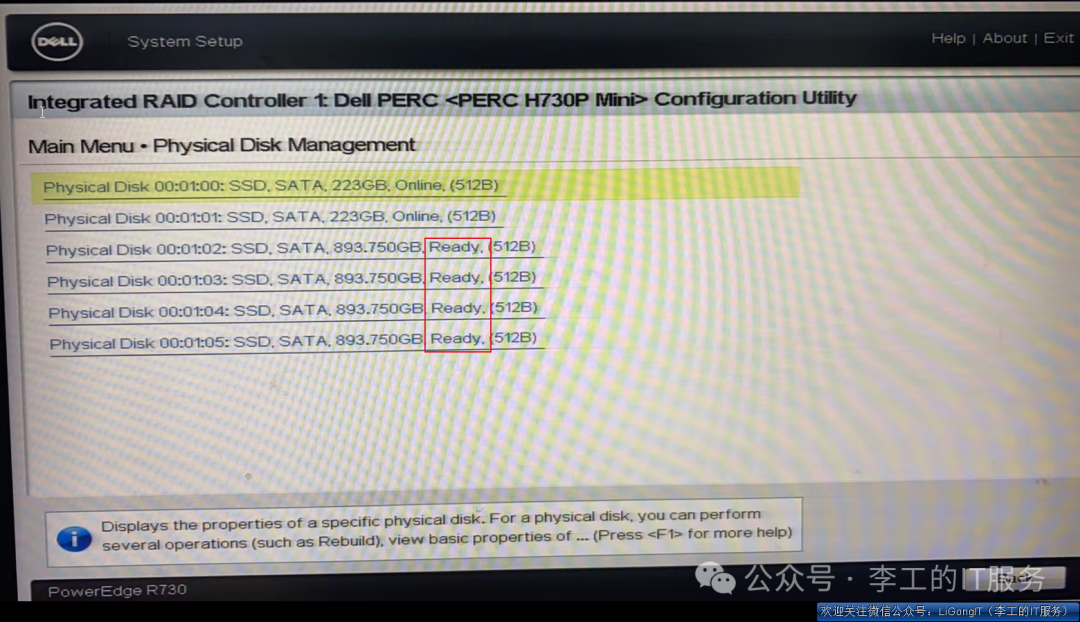

RAID 10 - Select Physical Disks：按空格键勾选全部4块960G SSD

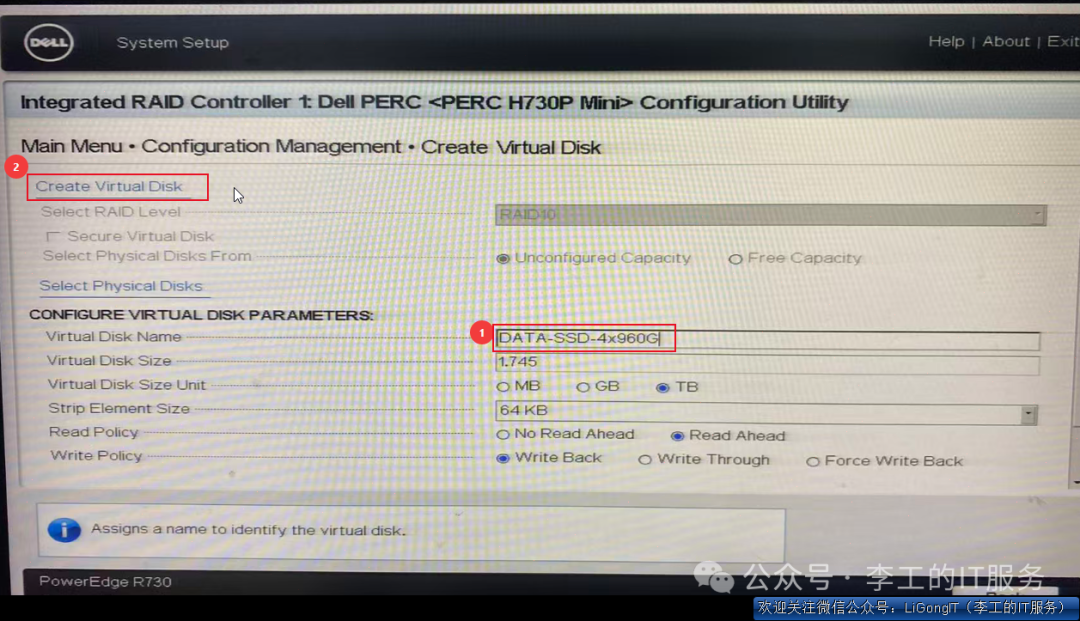

- 移动到

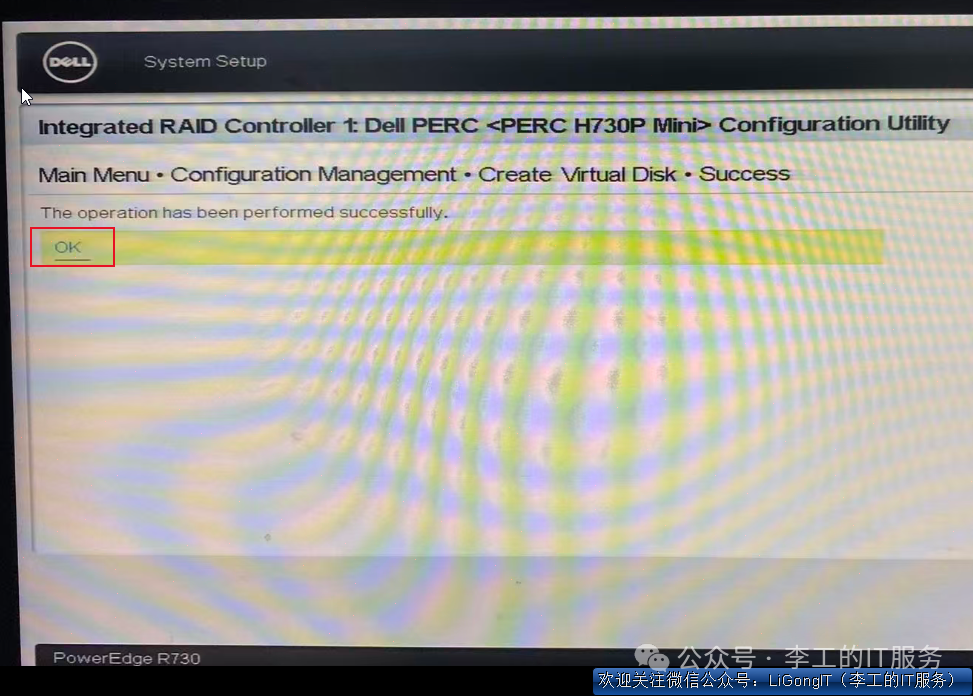

Apply Changes，按回车 - 给虚拟磁盘起个名字，比如 DATA-SSD-4x960G，按回车完成
RAID 10说明：结合了RAID 0的速度和RAID 1的安全，是虚拟化平台的首选。
4.3 其他RAID级别速查表
| 盘数 | RAID级别 | 说明 | 容量计算（以960G盘为例） |
|---|---|---|---|
| 2块 | RAID 1 | 互相备份，坏一块不丢数据 | 总容量 = 单块容量 |
| 3块或以上 | RAID 5 | 省钱之选，允许坏一块盘 | 总容量 = 单块容量 × (盘数-1) |
| 4块 | RAID 10 | 又快又稳，虚拟机首选 | 总容量 = (单块容量 × 盘数) ÷ 2 |
第五部分：收尾工作
5.1 快速初始化
RAID创建完成后，建议做一次快速初始化：
- 在主菜单选择
Virtual Disk Management - 选中刚创建的虚拟磁盘
- 按
F2键 →Initialization→Fast Initialization - 等待几秒钟完成
5.2 设置启动盘（如果要装系统）
- 按
Esc退出到F2主界面 - 选择
System BIOS→Boot Settings - 把你刚创建的RAID 1虚拟磁盘（OS-SSD）调到最上面
- 按
Esc退出，选择保存并重启
5.3 关于后台初始化

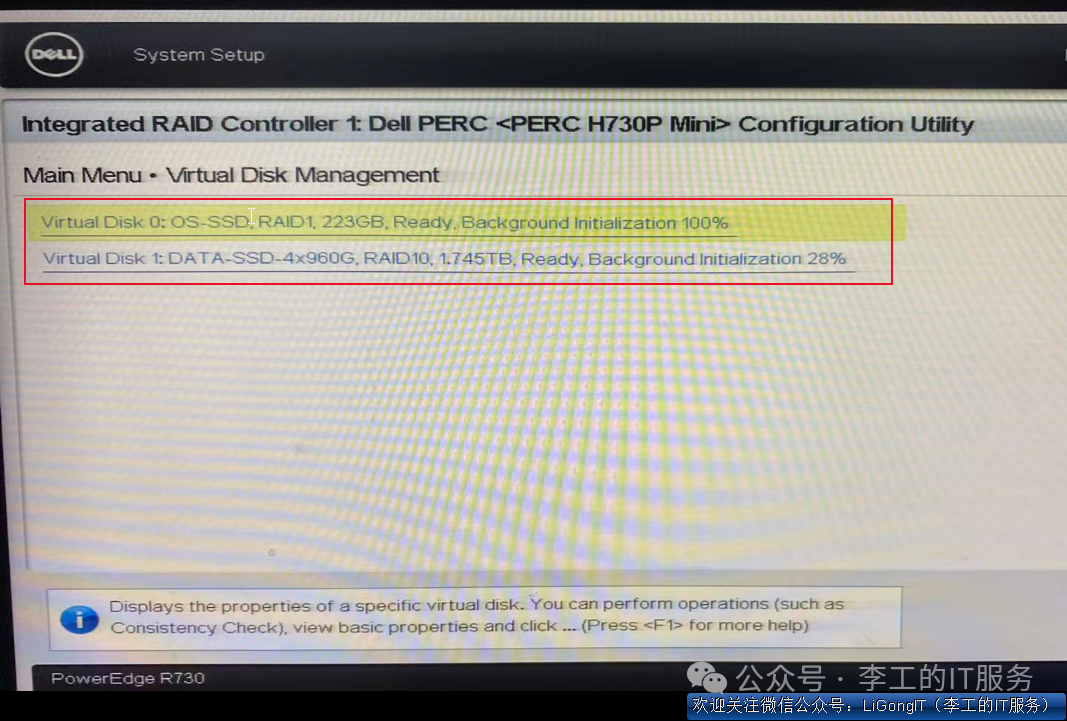

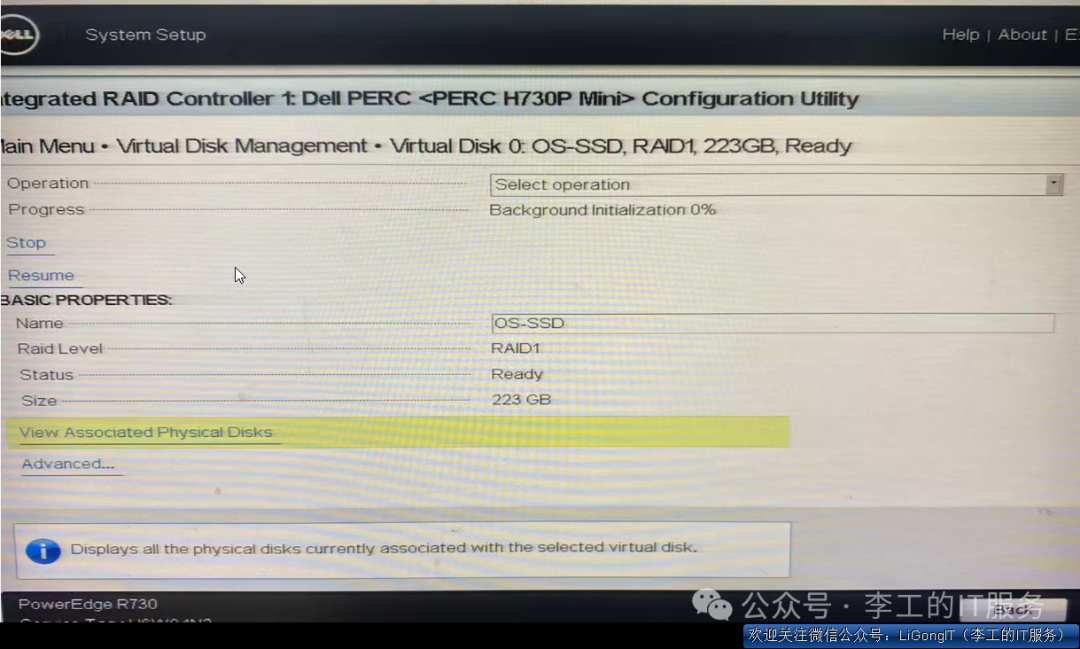

创建完成后，可能会看到 Background Initialization 0% 的字样。这是RAID卡在后台同步数据，不是错误，是正常现象。可以正常安装系统，RAID卡会默默在后台完成工作。
第六部分：常见问题解决
Q1：按F2进不去界面怎么办？
开机看到DELL标志后一直按 F2，不要只按一下。如果还是进不去，重启后试试 Ctrl + R。
Q2：硬盘显示Foreign，但Clear Foreign Configuration选项找不到？
用备选方法：进入 Physical Disk Management，选中Foreign状态的硬盘，按 F2 选择 Make Unconfigured Good。
Q3：小屏幕报"...removed from disk drive bay X. Check drive"
- 含义：服务器检测到某个槽位的硬盘曾经被拔出/移除
- 可能原因1：确实是硬盘坏了，更换新硬盘解决（我遇到的情况）
- 可能原因2：之前反复拔插留下的历史告警，但硬盘现在是好的
- 验证方法：进RAID界面确认硬盘状态是否为Online
- 清除方法：关机断电30秒后重新开机，告警会自动消失
Q4：后期想从单盘升级到RAID 1需要重装系统吗？
不需要。PERC H730P支持RAID级别在线迁移，插入第二块盘后在RAID管理界面选择Reconfigure，将RAID 0改为RAID 1即可，系统不需要停机重装。（查询说可以，没有测试过）
操作快捷键速查表
| 按键 | 功能 |
|---|---|
| 方向键 | 移动光标选择选项 |
| 回车键 | 确认/进入 |
| 空格键 | 勾选硬盘 |
| Esc键 | 返回上一级/退出 |
| F2键 | 调出操作菜单（在部分界面中） |
写在最后
回顾整个配置过程，遇到的主要问题有三个：
硬盘不识别 → 交换槽位测试，发现是硬盘坏了，换盘解决
Foreign配置不知道怎么清理 → 找到 Clear Foreign Configuration 或 Make Unconfigured Good 解决
小屏幕报错 → 确认硬盘状态正常后，关机断电解决
每一步都踩过坑，但每一步都有解决方法。希望这份教程能帮到你。
之后就可以安装系统了：U盘安装 ESXi 7.0 实战。👇
